Takal V-Belt Sempit

HAWEN Narrow V-Belt Pulley ialah komponen penghantaran mekanikal dengan satu alur V, terutamanya digunakan untuk bekerjasama dengan tali pinggang V untuk penghantaran kuasa. Menampilkan reka bentuk yang ringkas dan kos rendah, ia sesuai untuk pelbagai senario industri dan harian. Produk kami digunakan secara meluas dalam peralatan automasi, jentera ketepatan, penghantaran industri dan bidang lain. Kami mengalu-alukan pelanggan untuk menyesuaikan produk setiap lukisan atau melawat kilang kami.

Spesifikasi Produk

Nama Produk

bahan

Berat Kasar (kg)

Unit (EA)

Dimensi

Rawatan Permukaan

Keperluan Alam Sekitar

Keperluan Pemprosesan

Medan Permohonan

Ketepatan Pemesinan

Pangkalan Pelanggan

Bahagian Pasaran di China

Teguran

Takal V-Belt Sempit

1215 Keluli Pemotong Bebas

-

EA

Φ59.18×15.87

Penyaduran Zink

Mematuhi piawaian antarabangsa seperti ROHS dan REACH

Pemesinan Mekanikal

Pemampat udara, mesin pengering dan peralatan lain

≤0.015mm

Nidec

5%

Boleh disesuaikan setiap lukisan

Medan Aplikasi Produk

HAWEN (Trilon) telah terlibat secara mendalam dalam industri jentera selama lebih daripada 20 tahun. Sejak tahun 2005, syarikat kami telah menjalankan R&D yang mendalam pada takal tali pinggang V satu alur dan pelbagai jenis takal tali pinggang automotif. Produk ini diproses dan dibentuk daripada keluli pemotongan bebas 1215. Produk kami meliputi pelbagai industri:

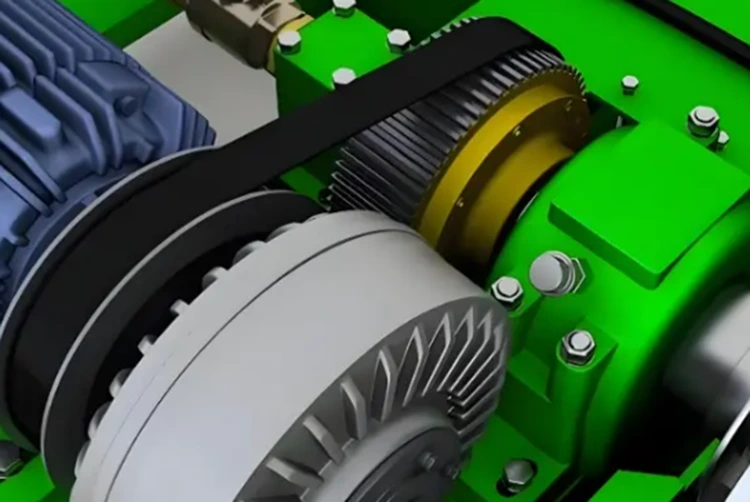

1.Peralatan seperti kipas dan pemampat udara: Digunakan untuk penghantaran kuasa berterusan di kilang (cth., sistem pengudaraan atau penghantar cecair). Strukturnya boleh menyesuaikan diri dengan keadaan kerja kuasa sederhana, sederhana dan kelajuan rendah.

2. Kipas emparan atau pam skru: Takal tali pinggang yang diperbuat daripada besi tuang kelabu boleh menyediakan penghantaran yang stabil.

3.Ketepatan pembuatan: Reka bentuk piawai, pemilihan bahan yang ketat, teknologi pemprosesan yang canggih dan kawalan kualiti memastikan kecekapan tinggi, ketahanan dan kebolehtukaran dalam penghantaran kuasa sederhana dan tinggi, seperti yang dihuraikan dari dimensi utama di bawah.

4. Automasi dan jentera am: Biasa digunakan dalam kipas, pemampat udara dan peralatan lain; dalam kipas emparan atau pam skru, takal tali pinggang besi tuang kelabu boleh memberikan daya penghantaran yang stabil.

5. Ketepatan penghantaran yang tinggi: Kuasa dihantar melalui geseran antara tali pinggang dan takal. Disebabkan oleh sedikit kemungkinan gelinciran tali pinggang-V dalam alur takal, nisbah penghantaran tidak benar-benar malar, tetapi ia biasanya boleh memenuhi keperluan aplikasi industri am.

6. Kecekapan tinggi dan penyelenggaraan mudah: Kecekapan penghantaran boleh mencapai lebih daripada 95%. Ciri-ciri: Reka bentuk tali pinggang V membolehkannya muat rapat dengan takal, mengurangkan kehilangan tenaga. Kapasiti beban: Takal tali pinggang V boleh menanggung beban tertentu. Kestabilan: Penghantaran takal tali pinggang V mempunyai kestabilan yang baik, yang boleh mengurangkan getaran dan impak semasa penghantaran dan memastikan operasi peralatan mekanikal yang stabil. Kebolehsuaian: Transmisi tali pinggang V sesuai untuk pelbagai keadaan dan persekitaran kerja, dan boleh menyesuaikan diri dengan keadaan kerja yang keras seperti kelembapan dan kakisan melalui rawatan permukaan (cth., penyaduran zink, pelindapkejutan frekuensi tinggi).

Peralatan Aplikasi Produk dan Pelanggan Utama

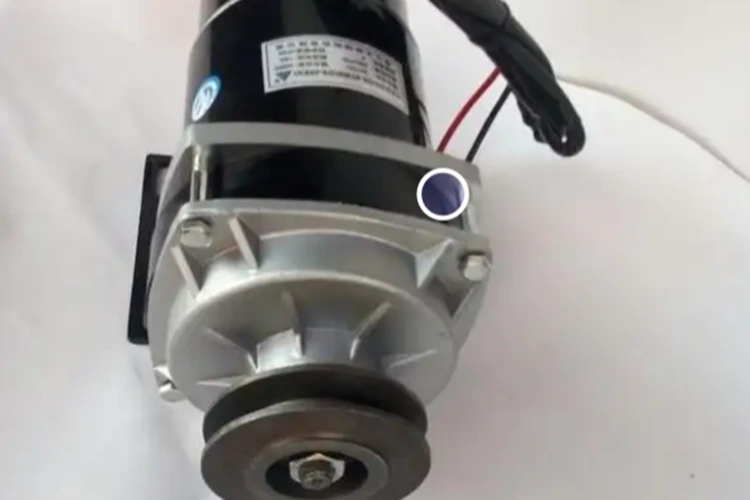

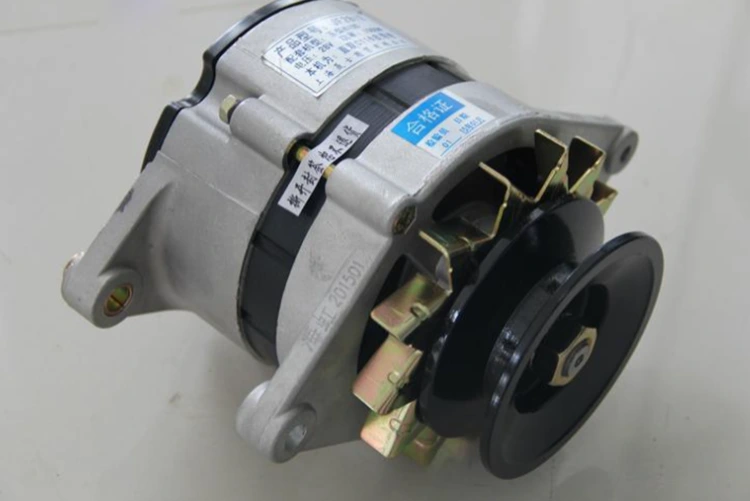

Produk di atas digunakan terutamanya pada pemampat udara dan motor pam air, dengan pelanggan teras termasuk Nidec, Asco dan perusahaan terkenal lain.

Parameter Teknikal: Takal V-tali pinggang Keluli Pemotong Bebas 1215 Alur Tunggal

Ciri Kualiti Utama	Petunjuk Teknikal Teras	GB/T 13575.1-2022 Standard	Piawaian Industri	Standard HAWEN
Kestabilan Bor Dalaman	Toleransi Bor Dalaman	-	≤0.026mm	≤0.015mm
Keserasian Jenis Alur	Sudut Alur	-	≤1°	≤0.5°
Ketepatan Penghantaran & Hayat Perkhidmatan	habis	-	≤0.15mm	≤0.05mm
Hayat Perkhidmatan	Rintangan Kakisan (Ujian Semburan Garam Neutral)	48j	72j	96j
Mesra Alam Sekitar	Sekatan Bahan Berbahaya	-	Mematuhi Piawaian EU	Mematuhi Piawaian EU

Kelebihan Teras

Kami mempunyai keupayaan R&D teknikal yang kukuh dan peralatan pengeluaran berketepatan tinggi. Dalam proses mereka bentuk bersama produk masa depan dengan pelanggan, teknologi HAWEN sentiasa boleh meneroka penyelesaian optimum dan mendapat pengiktirafan pelanggan. Kami melaksanakan 100% kawalan kualiti automatik dalam talian dan mencapai pembuatan ketepatan tinggi melalui langkah-langkah berikut:

● Kawalan sumber: Kawal ketat konsistensi bahan mentah dari peringkat perolehan untuk memastikan prestasi bahan yang stabil.

● Pemesinan ketepatan: Gunakan peralatan ketepatan tinggi untuk pemprosesan automatik untuk menjamin ketepatan dimensi produk (cth., toleransi lubang dalam ≤0.015mm).

● Pemantauan proses penuh: Parameter pengeluaran pantau masa nyata melalui sistem pengesanan dalam talian untuk mengesan dan membetulkan penyelewengan tepat pada masanya.

● Jaminan kualiti yang konsisten: Hapuskan ralat operasi manual untuk memastikan prestasi yang stabil bagi setiap produk.

● Kadar kelayakan tinggi: Kadar kelayakan pengeluaran dikawal pada 99.99%, dan kadar kelayakan bekas kilang mencapai 100%.

● Peningkatan kecekapan: Proses automatik mengurangkan campur tangan manual dan mengurangkan kos pengeluaran.

Kami menjalankan kawalan ketat ke atas keramahan alam sekitar produk daripada pemilihan bahan mentah kepada pengeluaran dan pemprosesan:

● Bahan mentah mesra alam: Gunakan keluli pemotongan bebas 1215 untuk mengurangkan bahan berbahaya, mematuhi piawaian bahan mesra alam.

● Rawatan permukaan: Gunakan teknologi penyaduran elektrik, yang menyalut lapisan zink pada permukaan aloi logam atau keluli melalui kaedah kimia atau elektrokimia untuk melindunginya daripada kakisan dan karat persekitaran.

● Pensijilan alam sekitar: Semua produk telah lulus pensijilan alam sekitar antarabangsa seperti ROHS dan REACH untuk memastikan tiada bahan berbahaya terkandung.

● Proses pengeluaran: Barisan pengeluaran automatik mengurangkan penggunaan tenaga dan penjanaan sisa tanpa sentuhan manual sepanjang proses. Melalui peralatan ujian dalam talian automatik sepenuhnya, setiap produk menjalani pemeriksaan penuh dimensi, toleransi geometri dan kecacatan permukaan sebelum bekas kilang untuk memastikan konsistensi kelompok.

Kami mempunyai kerjasama sokongan jangka panjang dengan pengeluar motor domestik dan asing yang terkenal dan memenangi pengiktirafan yang meluas. Dengan pengumpulan teknikal selama 20 tahun, kami terus mengoptimumkan kadar penggunaan bahan dan proses pembuatan. Produk kami telah lulus pensijilan sistem kualiti ISO9001 dan IATF16949, memastikan kebolehkesanan penuh daripada pergudangan bahan mentah kepada penghantaran produk siap.

● Pasukan R&D yang cekap: Kelajuan tindak balas yang pantas, menjimatkan kos dan masa pembangunan; boleh menyesuaikan reka bentuk berbentuk khas yang sesuai untuk aplikasi pelanggan mengikut keperluan sistem perindustrian mereka.

● Kapasiti pengeluaran: Kami mempunyai 120 set peralatan CNC berketepatan tinggi, satu barisan pengeluaran menghitam automatik sepenuhnya, satu barisan pembersihan ultrasonik automatik sepenuhnya dan lebih daripada 10 set peralatan ujian automatik. Kapasiti pengeluaran bulanan mencecah 300,000 keping, dengan jumlah jualan bulanan semasa kira-kira 150,000-200,000 keping dan kapasiti bulanan lebihan sebanyak 30%-50%.

Kami berpandukan permintaan pasaran muktamad, memberi tumpuan kepada:✅

Peningkatan kecekapan dan pengurangan kos✅

Bunyi yang rendah dan kadar kelayakan yang tinggi✅

Perlindungan alam sekitar

● Fleksibiliti yang lebih besar dalam perubahan reka bentuk

● Kecekapan dan kelajuan tinggi dalam proses membuat keputusan

● Masa utama perolehan yang singkat untuk bahan mentah dan pelbagai aksesori: Terletak di Wilayah Zhejiang, "kampung kelahiran pembuatan di China", kami mempunyai rantaian bekalan pembekal yang kaya.

● Penyelesaian HAWEN yang boleh dipercayai, berkecekapan tinggi dan berkualiti tinggi membolehkan semua pelanggan mengelakkan lencongan—apabila mereka memilih kami, mereka akan keberatan untuk beralih kepada pembekal lain.

● Memilih HAWEN bermakna mengurangkan kos pembangunan pelanggan, kos ujian, kos pembuatan dan kos perkhidmatan selepas jualan.

Pemilihan Bahan

Keluli 1215 ialah keluli pemotongan bebas mesra alam yang tidak mengandungi bahan berbahaya seperti plumbum dan mempunyai kebolehmesinan yang sangat baik, menjadikannya sesuai untuk pembuatan bahagian mekanikal ketepatan.

● Sifat fizikal yang stabil: Ketumpatan bahannya dikekalkan secara stabil pada 7.85g/cm³.

● Komposisi kimia: Karbon (≤0.09%), Mangan (0.75%-1.05%), Fosforus (0.04%-0.09%) dan Sulfur (0.26%-0.35%). Kandungan sulfur yang agak tinggi meningkatkan kebolehmesinan sambil mematuhi piawaian alam sekitar.

● Sifat mekanikal: Ia mempunyai ketepatan dimensi yang sangat baik; kekuatan tegangan dalam keadaan gelek panas ialah 390-540MPa, yang boleh mencapai 490-755MPa selepas lukisan sejuk, dengan kekerasan 160-190HB, dan ia boleh diproses terus tanpa rawatan haba.

● Borang penghantaran: Dibekalkan sebagai keluli bulat gulung panas, bar terang yang ditarik sejuk dan bar tanah; pelbagai bentuk keratan rentas boleh dibentuk melalui proses penyemperitan sejuk, menjimatkan kehilangan bahan dan masa pemprosesan.

● Kebolehmesinan: Pemotongan licin dan prestasi pecah cip yang baik mengurangkan haus alatan dan menambah baik kemasan permukaan; ia amat sesuai untuk pemprosesan berterusan secara besar-besaran oleh peralatan automatik seperti pelarik automatik dan pelarik CNC; rintangan haus atau rintangan kakisannya boleh dipertingkatkan melalui pengkarburan permukaan atau penyaduran nikel.

Kawalan Proses

● Kawalan toleransi lubang dalam: Mencapai ketepatan tinggi ±0.015mm meletakkan keperluan yang sangat tinggi pada peralatan pemprosesan dan kestabilan proses. Julat toleransi yang tepat sedemikian memerlukan ketepatan tinggi peralatan pemprosesan (cth., alat mesin CNC), alat pemotong berkualiti tinggi dan proses yang stabil (cth., kawalan suhu, penindasan getaran); sebarang penyelewengan kecil boleh membawa kepada masalah kualiti produk. Syarikat kami mengguna pakai teknologi termaju untuk jaminan: Direalisasikan melalui alat pengukur ketepatan tinggi (cth., Mesin Pengukur Selaras (CMM), Penguji Bulat, Alat Pengukur Profil), kawalan proses yang ketat (cth., Kawalan Proses Statistik (SPC)) dan memastikan persekitaran pemprosesan besar-besaran yang stabil untuk memastikan persekitaran pemprosesan besar-besaran yang stabil

● Nilai aplikasi: Dalam sistem penghantaran ketepatan, toleransi lubang dalam secara langsung mempengaruhi ketepatan pemasangan antara bahagian dan aci, yang berkaitan dengan kecekapan penghantaran, kawalan hingar dan hayat perkhidmatan produk, dan merupakan penunjuk teknikal teras pembuatan mewah.

● Kami menjalankan kawalan ketat ke atas keseluruhan proses pengeluaran untuk memastikan kestabilan dan ketahanan produk semasa digunakan.

● Padanan prestasi bahan: Kawal ketat kekerasan bahan dan proses rawatan haba untuk meningkatkan ketahanan haus dan kekuatan keletihan.

Rawatan Permukaan - Penyaduran Elektronik

Oleh kerana takal tali pinggang V satu alur diperbuat daripada bahan logam, persekitaran servis yang keras pasti akan menyebabkan karat atau kakisan alat ganti. Syarikat kami mempunyai pasukan R&D teras yang profesional dan berpengalaman. Melalui pengalaman praktikal dan percubaan bertahun-tahun, kami telah membangunkan formula rawatan permukaan khas untuk produk ini dan menggunakan peralatan penyaduran automatik sepenuhnya dengan sistem pengeringan automatik sepenuhnya. Ketebalan lapisan saduran elektrik memenuhi piawaian domestik, perindustrian dan antarabangsa, mencapai kemasan tahap mikron. Tiada sentuhan manual sepanjang proses, yang meningkatkan ketahanan kakisan produk, memenuhi piawaian industri dan mengurangkan risiko perlanggaran produk yang disebabkan oleh sentuhan manual.

Nota: Kaedah rawatan permukaan lain seperti penghitaman dan penyaduran nikel juga tersedia dan boleh disesuaikan mengikut keperluan pelanggan.

Keperluan Alam Sekitar

Semua produk memenuhi keperluan alam sekitar dari segi bahan dan rawatan permukaan, dan disokong oleh laporan pensijilan untuk ROHS dan REACH.

Keupayaan R&D & Penyesuaian

Pasukan teknikal R&D profesional kami mempunyai 20 tahun pengalaman industri yang mendalam. Kami boleh memenuhi keperluan pelanggan dan menyelesaikan titik kesakitan mereka mengikut keperluan khusus dan bidang aplikasi mereka, dan menyesuaikan takal tali pinggang berbentuk khas. Kami sangat mengalu-alukan pelanggan untuk menyediakan lukisan untuk penyesuaian, termasuk produk tersuai dengan bahan mentah dan rawatan permukaan yang ditetapkan, dan juga mengalu-alukan pelanggan luar negara untuk melawat kilang kami.

Sinergi daripada Struktur Organisasi Baharu

Struktur organisasi baharu membolehkan HAWEN memenuhi jangkaan pelanggan berdasarkan kerjasama yang berkesan.

Pelanggan Domestik & Bahagian Pasaran

Kami mempunyai kerjasama strategik jangka panjang dengan pelanggan domestik seperti Sanjiang Electric, LG Tianjin dan Nidec, dengan hubungan kerjasama lebih daripada sepuluh tahun. Sehingga kini, syarikat kami telah mencapai 20% bahagian pasaran takal tali pinggang V satu alur di China.
